펄스 형태

펄스형태

로란-C 펄스의 경우 단순히 펄스도착시간차(TD)를 측정하기 위해서 주국과 종국이 각 1개의 펄스만 송신해도 되나, 실제다수(8~9개)의 펄스그룹을 송신하는데, 이는 송신기의 출력을 높이지 않고, 수신기측에 더 많은 에너지 공급하기 위해서이다.

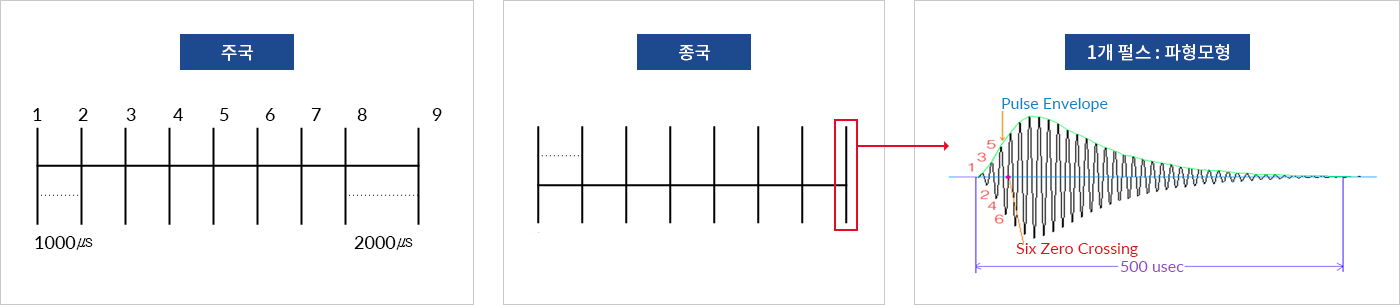

먼저, 주국에서 발사되는 펄스군은 9개의 펄스로 이루어지며 처음 8개의 펄스까지는 1000 간격으로 송신된다. 마지막 9번째 펄스는 8번째 펄스 송신 후 2000가 지난 후에 송신하는데 주로 주국신호의 식별과 블링크 등에 사용된다.

종국의 경우 8개의 펄스만 송신하며 로란-C의 정밀도 향상을 위해 100kHz를 반송 주파수로 이용하는데 이를 주기정합(Cycle Matching)이라고 한다.

주국에서 발사되는 펄스군은 9개의 펄스로 이루어지며 처음 8개의 펄스까지는 1000㎲간격으로 송신되며, 마지막 9번째 펄스는 8번째 펄스 송신 후 2000㎲가 지난 후 송신,종국의 경우 8개의 펄스만 송신,1개 펄스 : 파형모형 500usec  Pulse Envelope  Six Zero Crossing
