주요송신장비

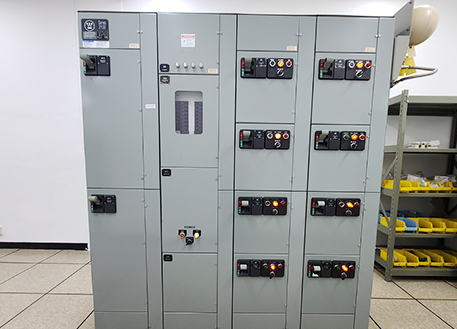

주전원 배전반(PPU : Prime Power Distribution Unit)
- 송신부 커플링 네트워크의 출력과 안테나 입력부를 서로 연결시켜 주는 전원스위치이다. TOPCO에 의해 수동 또는 자동으로 조작된다. 캐비닛 상부에 피뢰기에 있어 송신기를 보호한다.

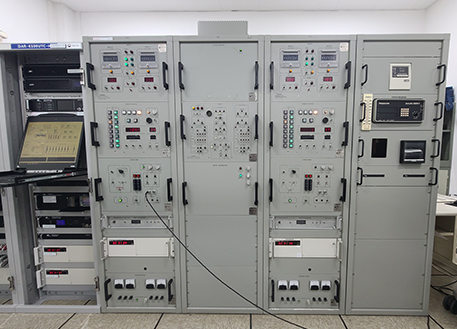

제어부(Control Console)
- 제어부는 32개의 HCG와 출력네트워크부를 제어하며 가운데 TOPCO 장비를 중심으로 좌우 대칭으로 구성되어있다. 운용중에는 왼쪽그룹(L) 또는 오른쪽 그룹(R) 중 하나가 선택되어 운용되고 있다.
- 제어부 구성장비
- PATCO부, RCU부, LTU부, SMU부, TOPCO부, SDA부

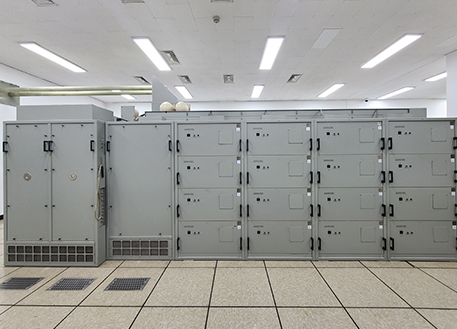

증폭부(PGA : Pulse Generator Assembly)
- 제어부에서 생성된 Loran-C 펄스를 최고 출력까지 증폭하는 기능을 담당하며, HCG의 수가 많을수록 송신출력이 커진다. 송신기는 동일한 두 그룹으로 후면을 맞대고 병렬로 배치되어 있다.
- 증폭부 구성장비
- 반파발생기(HCG), 펄스발생 어셈플리(PGA), 스위치네트워크, 커플링네트워크, 출력 네트워크

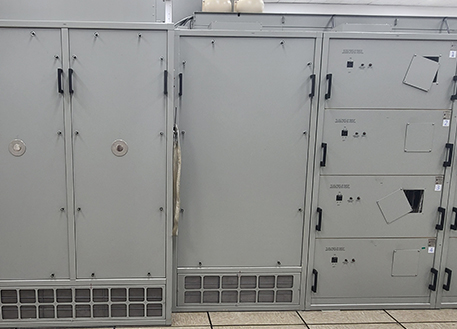

출력부(Output Network)
- 커플링 네트워크
- PGA에서 오는 파형을 받아 정확한 Loran-C 펄스파형을 만들어 안테나로 보낼 수 있도록 구성되어 있다.
- 출력 네트워크
- 송신기와 안테나 사이를 전기적으로 정확하게 매칭시켜 최대출력이 효율적으로 방사되도록 한다. 내부에는 PATCO에 의해 신호를 감지하여 자동으로 조정되는 오토튜너가 들어왔다.

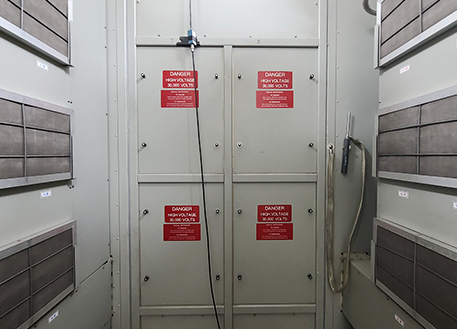

출력부(Output Network)
- 스위치 네트워크
- 그룹1이나 2 출력 및 커플링 네트워크의 출력과 안테나 입력부를 서로 연결시켜주는 스위치이다. TOPCO에 의해 수동 또는 자동으로 조작된다.

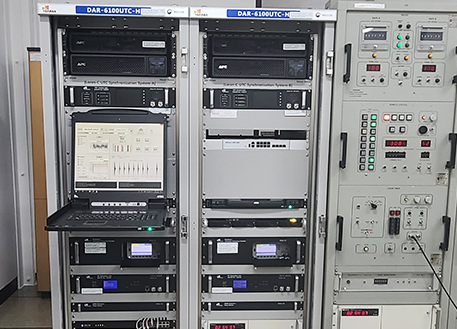

시각동기시스템
- 시각동기시스템은 GNSS(Global Navigation Satellite System)를 이용하여 Loran-C 국제협력체인 포항, 광주 송신국의 송신신호를 세계협정시(UTC) 에 동기시키기 위한 시스템이며, GNSS수신기, 세슘원자시계, 루비듐원자시계, 유니버셜카운터, 기준시각생성장치, TOT제어장치, UPS, 산업용PC, KVM스위치 콘솔서버, 이더넷 스위치, VPN 등으로 구성되어있다.

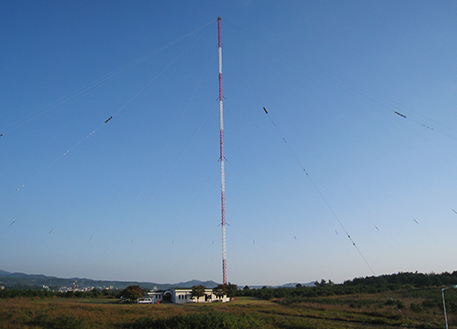

안테나부
- 출력 네트워크에서 최종 매칭박스를 통하여 탑로딩 안테나(137m)로 보내어지며 로란 전파신호 이용이 가능해진다.
- 형식 : TOP LOADING식
- 주파수 : 100㎑
- 포항 150㎾(M 주국), 광주 50㎾(W 종국), 우수리스크 700㎾(Z 종국)

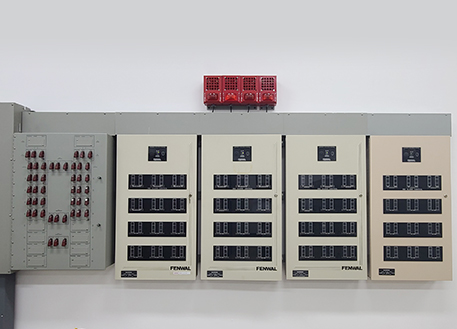

화재경보시스템
- 장비내부에 화재발생 시 송신기 및 제어부의 주요장치에 할론가스 소화기가 설치되어 있어 자동으로 분사하여 소화시키게 하는 제어반이다.
